Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht. Die Barrieren mit Seilzug haben keine Wechselblinker. Kollbrunn, crossing Töbeliweg (rope driven). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht. Die rot/weissen Markierungen sind je 500mm lang. Die Schlagbaum-Latte ist 160mm hoch. Kollbrunn, crossing Töbeliweg (rope driven). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht.
Kollbrunn, crossing Töbeliweg (rope driven). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht des offenen Schlagbaumes. Im Hintergrund die Einfahrweiche Seite Winterthur.
Kollbrunn, crossing Töbeliweg (rope driven). General view of the open barrier. In the background: The turnout on the "Winterthur" side. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht des Schwenkmechanismus. Das Antriebsrad hat 550mm Durchmesser. Die Drehachse ist 950mm ab Boden. Die grösste Breite des Schlagbaums ist 750mm. Kollbrunn, crossing Töbeliweg (rope driven). General view of the pivoting device. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Gesamtansicht des Schwenkmechanismus. Das Antriebsrad hat 550mm Durchmesser. Die Drehachse ist 950mm ab Boden. Die grösste Breite des Schlagbaums ist 750mm. Kollbrunn, crossing Töbeliweg (rope driven). General view of the pivoting device. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Detail des Antriebs. Das Gegengewicht geht "unter den Boden".
Kollbrunn, crossing Töbeliweg (rope driven). Drive detail. The counterbalance goes "below ground". 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Detail des Antriebs. Die Glocke hat 300mm Durchmesser. Das Antriebsrad hat 550mm Durchmesser. Das Zugseil hat 5mm Durchmesser. Die Schlagbaum-Latte ist 160mm hoch. Kollbrunn, crossing Töbeliweg (rope driven). Drive detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Detail des Antriebs. Das Antriebsrad hat 550mm Durchmesser. Das Zugseil hat 5mm Durchmesser. Kollbrunn, crossing Töbeliweg (rope driven). Drive detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Detail des Antriebs. Die rot-weisse Scheibe schwenkt während des Oeffnens und Schliessens zyklisch auf und nieder. Kollbrunn, crossing Töbeliweg (rope driven). Drive detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Töbeliweg (Seilzug). Detail des Seilzugs. Das Zugseil hat 5mm Durchmesser. Kollbrunn, crossing Töbeliweg (rope driven). Rope transmission detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Gesamtansicht.
Kollbrunn, crossing Bolsternstrasse (with ASSA drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Gesamtansicht.
Kollbrunn, crossing Bolsternstrasse (with ASSA drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Gesamtansicht des offenen Schlagbaumes. Die rot/weissen Markierungen sind je 500mm lang. Die Schlagbaum-Latte ist 160mm hoch. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). General view of the open barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Wechselblinker. Der orange Strich vor dem Mast ist ein 2m-Massstab als Massreferenz. Der Schild des Wechselblinkers hat eine Seitenlänge von 1200mm. Die Lampen haben einen Durchmesser von ca. 200mm. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Flashlights. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Barrierenantrieb. Das Gehäuse des Antriebs hat 500mm Durchmesser, ist 500mm lang und steht auf einer 200mm Säule. Die Drehachse ist 950mm ab Boden. Die Gegengewichte haben 300mm Durchmesser bei einer Ausladung von 700mm. Die grösste Breite des Schlagbaums ist bei der Achse: 700mm. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Barrier drive. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Barrierenantrieb. Die Schlagbaum-Latte ist 160mm hoch. Die Abspannung ist 600mm hoch. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Barrier drive. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Wechselblinker. Dieser Wechselblinker ist an einem Ausleger montiert, damit er für die Fahrzeuge besser sichtbar ist. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Flashlights. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Gesamtansicht des offenen Schlagbaums.
Kollbrunn, crossing Bolsternstrasse (with ASSA drive). General view of the open barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Barrierenantrieb. Die Schlagbaum-Latte ist 160mm hoch. Die Abspannung ist 600mm hoch. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Barrier drive. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Strassendetail. Der Gehsteig ist mit einer gelben Schraffur markiert. Der Schienenzwischenraum ist mit Betonplatten und, im Vordergrund, mit den neuen Gummiplatten ausgefüllt. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Road detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Wechselblinker. Dieser Wechselblinker ist an einem Beleuchtungskandelaber angeschweisst. Das ist unüblich. Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Flashlights. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Bolsternstrasse (ASSA-Antrieb). Rückseite eines Wechselblinkers.
Kollbrunn, crossing Bolsternstrasse (with ASSA drive). Back view of a flashlight. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Gesamtansicht.
Kollbrunn, crossing Metzger-Areal (with PMZ drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Gesamtansicht des offenen Schlagbaumes.
Kollbrunn, crossing Metzger-Areal (with PMZ drive). General view of the open barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Ansicht von Antrieb und Wechselblinker. Bei neuen Barrierenanlagen werden die Masten nicht mehr eingegraben, sondern auf Betonsockel geschrabut. Die rot/weissen Markierungen sind je 500mm lang. Der Kunststoff-Schlagbaum hat ein Profil von 120mm x 140mm. Kollbrunn, crossing Metzger-Areal (with PMZ drive). View to drive and flashlight. With newer barrier installations, the piles are not entrenched but bolted to concrete pedestals. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Detail des Antriebs. Bei neuen Barrierenanlagen werden die Masten nicht mehr eingegraben, sondern auf Betonsockel geschrabut. Das Gehäuse des Antriebs ist ein Vieleck von 400mm Breite, 500mm Tiefe und 550mm Höhe. Der Antrieb steht auf einer 200mm Säule. Die grösste Breite des Schlagbaums bei der Achse ist 500mm. Kollbrunn, crossing Metzger-Areal (with PMZ drive). Drive detail. With newer barrier installations, the piles are not entrenched but bolted to concrete pedestals. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Detail des Antriebs. Bei neuen Barrierenanlagen werden die Masten nicht mehr eingegraben, sondern auf Betonsockel geschrabut. Das Gehäuse des Antriebs ist ein Vieleck. Die Drehachse ist 950mm ab Boden. Die Gegengewichte messen 300mm x 400mm bei einer maximalen Ausladung von 750mm. Die Distanz von der Achse bis zum Anfang des Kunstsoff-Schlagbaums ist 400mm. Kollbrunn, crossing Metzger-Areal (with PMZ drive). Drive detail. With newer barrier installations, the piles are not entrenched but bolted to concrete pedestals. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Detail des Antriebs. Bei neuen Barrierenanlagen werden die Masten nicht mehr eingegraben, sondern auf Betonsockel geschrabut. Die maximale Ausladung der Gegengewichte ist 750mm. Die Distanz von der Drehachse bis zum Anfang des Kunstsoff-Schlagbaums ist 400mm. Kollbrunn, crossing Metzger-Areal (with PMZ drive). Drive detail. With newer barrier installations, the piles are not entrenched but bolted to concrete pedestals. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Metzger-Areal (PMZ-Antrieb). Detail des Wechselblinkers. Bei neueren Wechselblinkern werden keine Integra-Leuchten, sondern normale Strassen-Lichtsignalleuchten (Sauber+Gysin) verwendet. Der Schild des Wechselblinkers hat eine Seitenlänge von 1200mm. Die Rückseite ist dunkelgrau gestrichen. Kollbrunn, crossing Metzger-Areal (with PMZ drive). Flashlight detail. With newer flashlights, Integra lights are no longer used but normal street signal lamps from Sauber+Gysin. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |

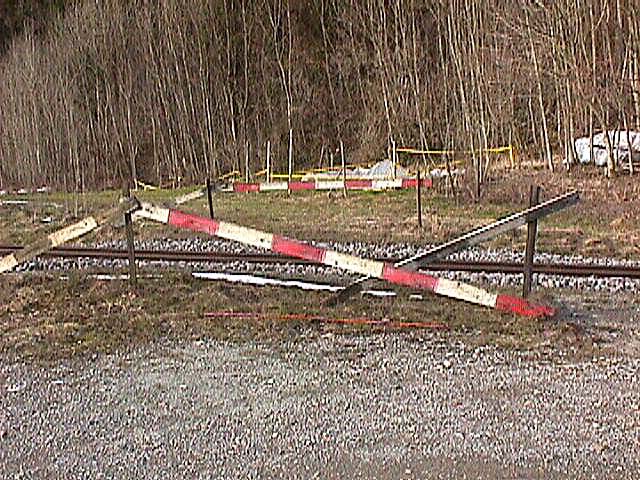

Kollbrunn, ehemaliger Privatübergang beim Metzger-Areal, heute stillgelegt. Gesamtansicht. Die Andreaskreuze wurden entfernt und der Uebergang mit einfachen Baulatten gesichert. Abmessungen der Latten: 160mm x 4m Kollbrunn, former private crossing near Metzger-Areal, now out of service. General view. The Andreas crosses were removed and the crossing is secured with simple construction working planks. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, ehemaliger Privatübergang beim Metzger-Areal, heute stillgelegt. Gesamtansicht. Die Andreaskreuze wurden entfernt und der Uebergang mit einfachen Baulatten gesichert. Abmessungen der Latten: 160mm x 4m Kollbrunn, former private crossing near Metzger-Areal, now out of service. General view. The Andreas crosses were removed and the crossing is secured with simple construction working planks. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht.
Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht. Die ersten Halbschranken senken sich.
Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view. The first set of half barriers is moving down. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht.
Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht des offenen Schlagbaumes. Die rot/weissen Markierungen sind je 500mm lang. Die Schlagbaum-Latte ist 160mm hoch. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view of the open barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht.
Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Gesamtansicht des offenen Schlagbaums.
Kollbrunn, crossing Nussbergstrasse (with ASSA drive). General view of the open barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Ansicht des Schlagbaumes für den Fussgänger-Uebergang. Der Schild des Wechselblinkers hat eine Seitenlänge von 600mm. Die Lampe hat einen Durchmesser von ca. 200mm. Die Schlagbaum-Latte ist 160mm hoch. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). View of the sidewalk barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Ansicht des Schlagbaumes für den Fussgänger-Uebergang. Das Gehäuse des Antriebs hat 500mm Durchmesser, ist 500mm lang und steht auf einer 200mm Säule. Die Drehachse ist 950mm ab Boden. Die Gegengewichte haben 300mm Durchmesser bei einer Ausladung von 700mm. Die grösste Breite des Schlagbaums ist bei der Achse: 700mm. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). View of the sidewalk barrier. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Strassendetail. Das Geländer ist eine Art Schutz gegen Beschädigung durch abbiegende Fahrzeuge. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). Road detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Strassendetail. Der Schienenzwischenraum ist mit Leitschienen und Teer ausgefüllt. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). Road detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Nussbergstrasse (ASSA-Antrieb). Strassendetail. Der Schienenzwischenraum beim Fussgängerübergang ist mit Holzbrettern ausgefüllt. Kollbrunn, crossing Nussbergstrasse (with ASSA drive). Road detail. 1 march 2003, digital photo by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Himmelweg (unbewacht). Gesamtansicht.
Kollbrunn, crossing Himmelweg (unguarded). General view. may 2002, photo and scan by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Himmelweg (unbewacht). Strassendetail. Der Schienenzwischenraum ist mit gebrauchten Eisenbahnschwellen ausgefüllt. Kollbrunn, crossing Himmelweg (unguarded). Road detail. may 2002, photo and scan by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Himmelweg (unbewacht). Strassendetail. Der orange Strich am Boden ist ein 2m-Massstab als Massreferenz. Kollbrunn, crossing Himmelweg (unguarded). Road detail. may 2002, photo and scan by Felix Geering (f_geering@yahoo.de) |
Kollbrunn, Uebergang Burgstrasse (unbewacht). Gesamtansicht. Dieser Uebergang ist ebenfalls durch die Pfeiftafel gesichert. Der Schienenzwischenraum ist mit Betonplatten aufgefüllt. Der orange Strich vor dem Andreaskreuz ist ein 2m-Massstab als Massreferenz. Kollbrunn, crossing Burgstrasse (unguarded). General view. This crossing is secured by the whistle sign as well. The rail space is filled up with concrete plates. may 2002, photo and scan by Felix Geering (f_geering@yahoo.de) |

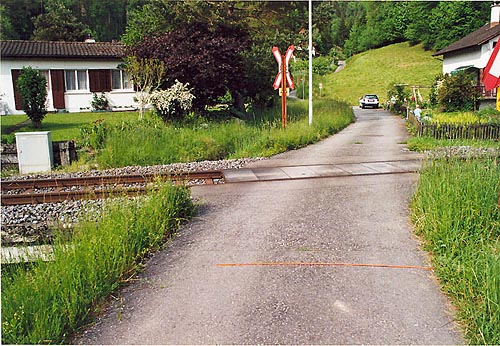

Kollbrunn, Uebergang Burgstrasse (unbewacht). Gesamtansicht. Dieser Uebergang ist ebenfalls durch die Pfeiftafel gesichert. Der Schienenzwischenraum ist mit Betonplatten aufgefüllt. Der orange Strich am Boden ist ein 2m-Massstab als Massreferenz. Kollbrunn, crossing Burgstrasse (unguarded). General view. This crossing is secured by the whistle sign as well. The rail space is filled up with concrete plates. may 2002, photo and scan by Felix Geering (f_geering@yahoo.de) |
